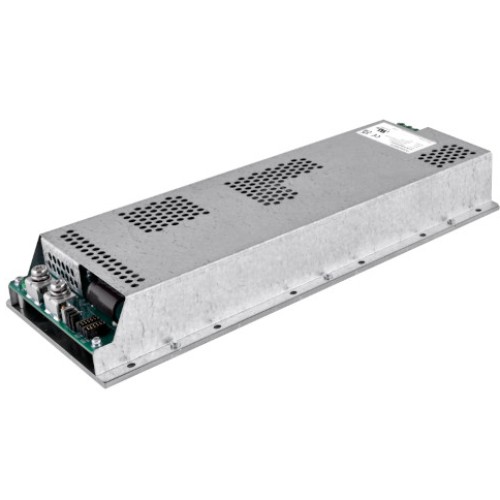

OFD1200A
Applications de défense et industrielles:
Un certain nombre d'applications de défense exigent que les modules d'alimentation fonctionnent avec une ventilation limitée ou sans refroidissement forcé. À cet égard, on peut citer les applications fonctionnant dans des environnements difficiles où l'équipement électronique est installé dans un boîtier scellé, les systèmes de communication radio soumis à des conditions météorologiques défavorables, la surveillance extérieure et le contrôle d'accès, ainsi que les équipements intérieurs soumis à des restrictions très strictes en matière de bruit audible. Outre les exigences environnementales, la fiabilité et le coût de la maintenance incitent les concepteurs de systèmes à ne pas utiliser de ventilateurs ou de souffleries et à privilégier le refroidissement par conduction.
Le refroidissement par conduction nécessite des pratiques de construction très spécifiques et l’alimentation OFD1200A a été conçu pour garantir un transfert de chaleur optimal entre les composants dissipant vers la plaque de refroidissement, offrant un haut niveau de performance dans une température de fonctionnement de -40 à +95 degrés centigrades au niveau de l’élément conducteur. En fonction de la méthode d'assemblage et des conditions générales de refroidissement, un réduction de la puissance de sortie (derating) peut s'appliquer, comme spécifié dans la documentation technique.
Pour couvrir un champs d'applications important, l'OFD1200A fonctionne avec une large gamme d'entrée universelle allant de 85 à 305VAC (Nominal 100 à 277VAC). L'unité comprend un PFC dont le coefficient de correction est de 0,98/0,95 (110VAC/230VAC).
L'OFD1200A est disponible en quatre versions de tension continue à sortie unique, 12V/84A ; 28V/43A ; 48V/25A et 65V/18,5A. Utilisant une topologie à faible pertes, le rendement énergétique, typique, de la version 48V de sortie et sous une tension d’entrée de 230VAC est de 92%.
De la défense à l'industrie exigeante, la gamme d'applications nécessitant des solutions d'alimentation renforcées est extrêmement vaste. En conséquence, la série OFD1200A de Powerbox (PRBX) a été conçue pour répondre à des niveaux élevés de chocs et de vibrations. L’alimentation dispose d'une protection contre les perturbations transitoires et d'un filtrage CEM supplémentaire répondant aux normes militaires : MIL-STD 461E CE102, MIL-STD 1399-300A et MIL-STD 810H.
Les applications de défense telles que les chargeurs de batterie exigent que l'alimentation fournisse un courant constant, qui doit être facilement réglable. Souvent, ces équipements sont utilisés dans des environnements où l'électronique doit être enfermée et protégée des dangers. L'alimentation doit donc être dotée d'une commande externe permettant d'ajuster la tension et/ou le courant de sortie du maximum autorisé jusqu'à une valeur proche de zéro.
Pour permettre aux utilisateurs de régler précisément la tension et le courant en fonction de leur application, l'OFD1200A dispose de deux entrées analogiques, VTRM et ITRM. En utilisant ces fonctions, la tension et le courant de sortie peuvent être ajustés sur une très large plage, allant de proche de zéro jusqu'au maximum spécifié pour le modèle. Par exemple, la sortie 28V peut être réglée de pratiquement zéro volt jusqu'à 33,6V, et le courant de sortie proche de zéro ampère jusqu'à 43A. La tension de sortie peut également être réglée à l'aide du potentiomètre intégré.
La fonction étendue de réglage et de contrôle simplifie l'utilisation de l'alimentation en mode tension constante (CV) ou courant constant (CC), sans ajout de circuit externe.
Pour les applications nécessitant une redondance ou une puissance plus élevée, il est possible de connecter jusqu'à neuf unités en parallèle, ce qui permet d'atteindre une puissance totale impressionnante de 9720 W en mode de refroidissement par conduction. Pour maintenir le plus haut niveau de rendement lors du fonctionnement en parallèle, ou en mode redondant, un circuit ORing actif optionnel (Option-O) utilisant une technologie FET haute performance est disponible sur l'OFD1200A28 et l'OFD1200A48.
Pour des raisons de sécurité, l'OFD1200A a une isolation IN/OUT de 3.000VAC et IN/FG de 2.000VAC. L'isolation de la sortie vers FG est de 500VAC. L'alimentation comprend une protection contre les surintensités avec récupération automatique, une protection contre les surtensions et les surchauffes.
La carte OFD1200A comprend un accès facile aux fonctions auxiliaires via les connecteurs d’interface, à savoir : télécommande marche/arrêt, détection de la tension de sortie et de son bon fonctionnement, VTRM, ITRM.
L'OFD1200A a passé avec succès les tests de chocs et de vibrations spécifiés dans la norme MIL-STD-810H. À cet égard, les produits ont été testés à des niveaux bien supérieurs aux conditions de fonctionnement normales et sont conçus pour supporter des chocs importants à des niveaux de 20G.
