Logiciel Kreon Zenith

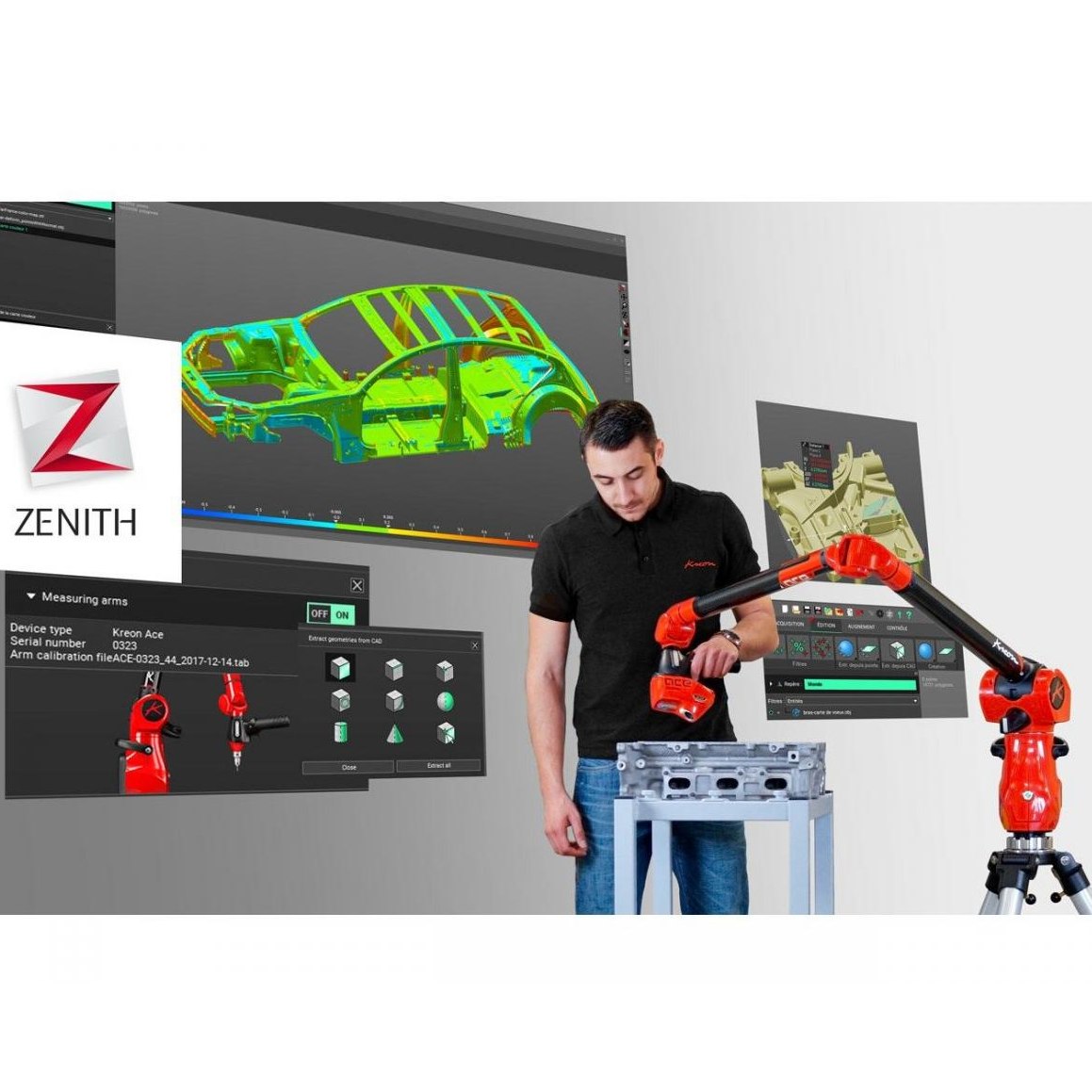

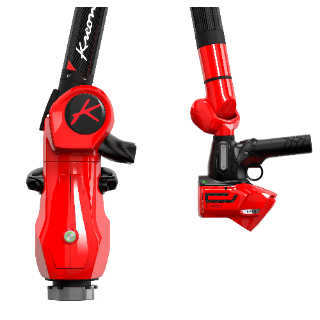

Logiciel de métrologie pour bras de mesure Kreon Numérisation 3D supportant des nuages de points denses Comparaison CAO par color mapping GD&T et mesure des entités géométriques Un logiciel simple pour l’analyse dimensionnelle et le contrôle 3D Numériser tous types de pièces facilement et rapidement et gérer des nuages de points denses sans ralentissement. Réduction du poids des fichiers sans perte des détails avec le filtre cordal. Suppression des points du support sous la pièce avec le filtre par plan de coupe. Suppression de tous les points trop éloignés de la géométrie avec le filtre basé sur la CAO. Conversion du nuage de points en maillage. Aligner rapidement la CAO avec les mesures grâce à de nombreuses méthodes d’alignement : Best fit, alignement géométrique, 3-2-1, R-P-S, 6 points de surface. Mesurer les pièces de grande dimension en déplaçant le bras avec la fonction Leapfrog. Palpage point à point ou continu Repalpage assisté (multiple) des entités déjà mesurées Contrôles variés pour une qualité de fabrication optimale Colorimétrie des écarts entre les points palpés et la CAO. Extraction des géométries depuis la CAO ou les nuages de points. Comparaison entre la géométrie mesurée à la nominale. Mesure des tolérances de forme, orientation et position. Trois étapes simples pour générer un rapport de mesure : Possibilité de faire des calculs simples entre entités et d’inclure les résultats dans le rapport. Importation aux formats : Iges, Ply, Stl, Stp Exportation aux formats : Ply, Stl, Iges (seulement pour les entités créées dans Zenith)
