IP67 ou IP68 : quelle gaine thermorétractable choisir ?
IP67 et IP68 sont les indices de protection les plus fréquemment demandés lorsqu’une gaine thermorétractable doit assurer une protection contre l’eau. Pourtant, de nombreux acheteurs et installateurs pensent qu’une gaine thermorétractable avec adhésif bénéficie automatiquement d’un indice IP. Une idée reçue qui peut entraîner des erreurs coûteuses sur le terrain.
Dans cet article, nous vous expliquons ce que signifient les classifications IP67 et IP68, dans quelles situations chacune est requise et quelles sont les erreurs à éviter.
Que signifient IP67 et IP68 ?
IP signifie Ingress Protection. Cet indice de protection est défini par la norme IEC 60529. Le deuxième chiffre indique le niveau de protection contre la pénétration de l'eau.
Un indice IP67 signifie qu'une installation résiste à une immersion temporaire, jusqu'à un mètre de profondeur pendant trente minutes.
L'indice IP68 va plus loin puisqu'il concerne une immersion prolongée. La profondeur et la durée exactes sont définies dans le protocole d'essai. L'indice IP68 ne correspond donc pas à une profondeur ou à une durée unique : les conditions minimales à respecter sont définies par le client.
IP67 ou IP68: quel niveau de protection choisir ?
Le niveau de protection nécessaire dépend des conditions auxquelles votre installation sera exposée. Dans la plupart des cas, IP67 convient aux installations extérieures soumises à de fortes pluies, à des opérations de lavage ou à une immersion temporaire. C’est notamment le cas des raccordements de câbles hors sol ou des connexions réalisées dans des environnements industriels où de la condensation peut se former.
IP68 est plus approprié lorsqu'une exposition prolongée à l'eau ou une immersion à plus grande profondeur est prévue. Cela concerne notamment les raccordements souterrains de câbles et de conduites, les applications ferroviaires et d'infrastructure ainsi que les environnements marins ou côtiers. Cet indice peut également être nécessaire pour les équipements industriels soumis à des nettoyages intensifs ou à la condensation, ainsi que pour les ensembles de capteurs et les connecteurs installés sur site qui nécessitent une étanchéité durable.
Toutes les applications présentant un risque d'exposition à l'humidité ne nécessitent toutefois pas une classification IP officielle. Le niveau de protection requis dépendant avant tout de l'intensité et de la durée de l'exposition.
L'indice IP concerne l'installation complète, pas uniquement la gaine
C'est précisément sur ce point qu'une erreur fréquente peut se produire. La classification IP ne s'applique pas à la gaine thermorétractable seule. Elle concerne l'ensemble de l'installation : la gaine, le support sur lequel elle est posée et la méthode d'installation sont testés ensemble, dans des conditions normalisées. Le niveau de protection obtenu dépend donc directement de la qualité de l'installation et de la configuration de la connexion.
Une graine thermorétractable avec adhésif offre une excellente protection contre les infiltrations d'humidité. Cele ne signifie pas pour autant qu'elle dispose automatiquement d'un indice IP certifié. La conformité à un indice IP doit toujours être démontrée par un rapport d'essai correspondant à une configuration précise, et non par une simple désignation produit ou une description du matériau.
Dans quelles situations des problèmes peuvent-ils survenir?

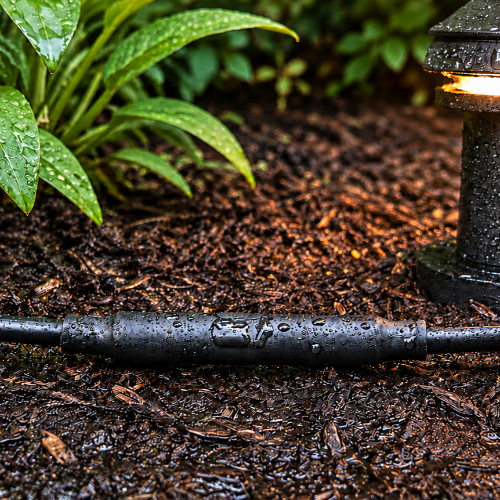

Prenons un exemple concret. Un installateur utilise une gaine thermorétractable avec adhésif sur un raccordement de câble en extérieur. Il suppose que la présence de l'adhésif suffit à garantir une étanchéité IP67.
Lors du test d'étanchéité ou de l'inspection finale, une infiltration d'eau est constatée. A ce stade, l'ensemble est déjà installé. Pour résoudre le problème il faut rouvrir l'installation et remplacer entièrement la connexion. Tous les composants doivent ensuite être remontés, puis les tests fonctionnels et les essais d'étanchéité doivent être réalisés à nouveau.
Selon l'application et les conditions d'installation, cette situation peut entraîner des coûts supplémentaires importants et retarder le projet. A l'origine du problème : une seule supposition erronée, à savoir qu'une couche adhésive garantit automatiquement un indice IP.
Quelle est la bonne démarche ?
Tout commence par une question essentielle : votre application nécessite-t-elle un indice de protection IP et, si oui, lequel ?
Il convient ensuite de vérifier qu'un rapport d'essai est disponible pour la combinaison précise de gaine thermorétractables, de support et de méthode d'installation utilisée.
Un essai réalisé sur une autre configuration ne garantit pas que le même niveau de protection sera obtenu dans votre application.
Enfin, la qualité de l'installation joue un rôle déterminant. Même la gaine thermorétractable la plus performante ne pourra pas assurer le niveau de protection attendu si elle n'est pas correctement installée. Le choix du bon rapport de rétreint, un c
